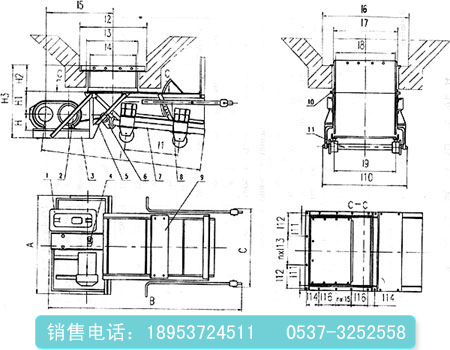

K型往復式給煤機外形尺寸圖：
1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥
外形尺寸：
|
A | B | C | H | H1 | H2 | H3 | L | l1 | l2 | l3 | l4 | l5 | ||
|
K-0
K-1 K-2 K-3 K-4 |
1360
1360 1360 1352 1622 |
3100
3100 3540 3950 4740 |
846
1112 1112 1360 1632 |
210
210 208 250 330 |
416
416 664 640 762 |
325
325 325 345 345 |
1051
1051 1297 1341 1543 |
2450
2450 2850 3270 3850 |
840
840 1150 1400 1700 |
1000
1000 1250 1500 1750 |
800
800 1050 1300 1550 |
750
750 1000 1250 1500 |
1040
1040 940 1157 1435 |
|
l6 | l7 | l8 | l9 | l10 | l11 | l12 | n×l13 | l14 | n×l15 | l16 | N×MD | ||
|
K-0
K-1 K-2 K-3 K-4 |
750
1000 1000 1250 1500 |
550
800 800 1050 1300 |
500
750 750 1000 1250 |
500
750 750 1000 1250 |
830
1080 1080 1330 1580 |
35
35 35 35 35 |
191
275 208 273 266 |
1×200
1×282 2×208 2×273 2×270 |
131
131 91 91 96 |
1×190
1×190 2×225 2×290 2×320 |
190
190 225 290 220 |
14×M20
14×M20 17×M20 17×M20 20×M20 |
