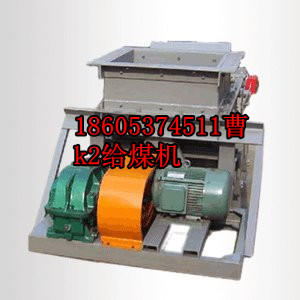

200t/h的K型給煤機詳細資料和高清自拍圖片

發布時間：2014-03-25 15:17:11 人氣：663

K型往復式給料機（往復式給煤機）主要特點:

通用型K給煤機廠家，K4往復式給煤機- 專業定做K1，K2，K3，K4 給煤機
銷售熱線：18605374511
1、工作運轉安全可靠且機器使用壽命長；
2、重量輕、體積小、結構簡單，調節安裝、維護、保養更方便；
3、整機采用封閉式框架結構制作，大大提高了機架的剛度和堅固性能；
4、裝有限矩型液力偶合器，能滿載啟動、過載保護；
5、最大給料量可達1200噸/小時（煤），是目前國內最大的往復式給料機；
6、采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高；
7、側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。
8、驅動裝置對稱布置，并采用雙推桿，使整機受力均衡，傳動平穩，消除了底板往復給料時運轉的扭擺現象。
9、底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。
10、襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用，降低維修費用。

K型往復式給料機（往復式給煤機）技術參數表:

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底版行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	34	34	55	50	83	75	148	132
曲柄轉速（r/min）			57		57		62		62		62
電動機	型號		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-6 Y160M1-6		YB160M1-6 Y160M1-6
	功率（KW）		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號		JZQ0-350		JZQ0-350		JZQ0-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許最大顆粒	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量	帶料斗		1127		1251		1481		1927		2737
	不帶料斗		1026		1144		1342		1735		2505

K型往復式給料機（往復式給煤機）主要外形尺寸圖:

K型往復式給料機（往復式給煤機）主要外形尺寸對照表:

型號	17	18	19	110	111	112	n×113	114	n×115	116	N×MD
K-0	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	800	750	750	1080	35	275	1×280	131	1×190	190	16×M20
K-2	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20

型號	A	B	C	H	H1	H2	H3	L	11	12	13	14	15	16
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500

1、K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。
2、調調節閘門時,其給料量受調節閘門控制。
3、一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。
