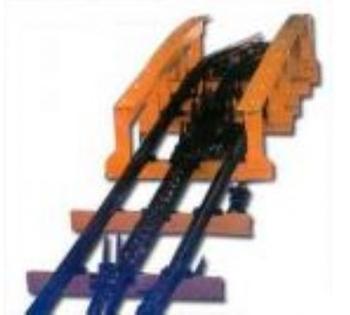

主要用于煤礦運輸線路上補償高度。產品執行標準MT/T686—1997《圓環鏈爬車機》。
基本參數
產品型號和名稱 a) PHZ6/1/4344上爬左側式爬車機，S1275—347•1—00
產品型號和名稱 b) PHY6/1/4344上爬右側式爬車機，S1275—347•2—00
產品型號和名稱 c) PHZ6/1/2850下爬左側式爬車機，S1275—347•3—00
產品型號和名稱 d) PHY6/1/2850下爬右側式爬車機，S1275—347•4—00
技術參數
同時最大爬車數 600軌距 1噸重礦車4輛
爬車方式 爬礦車車軸式
爬車速度 m/s 0.345
爬車坡度（爬車機角度） 7°54′18″
爬車高度 mm a)4344 b) 4344 c) 2850 d)2850
圓環鏈規格mm Φ18×64
傳動裝置電動機型號,功率 Y200L—8,15kw
傳動裝置減速機型號 a) ZQ50—40ⅠZ b) ZQ50—40ⅡZ c) ZQ50—40ⅡZ d) JZQ—500—Ⅱ—2Z
外觀參數
爬車機質量kg a) 20690 b) 20482 c) 16502 d) 16250
性能描述
爬車機可分為上爬、下爬兩類。每類安傳動裝置布置形式又可分為左側式和右側式兩種。爬車方式可分為爬礦車車架下?lián)醢迨胶偷V車車軸式。
功能及特點
根據礦車型式和車場布置的要求，使用爬車機有以下四個條件：
1、礦車裝載量及軌距
2、傳動裝置布置形式
3、爬車高度及爬車坡度（爬車機角度）
4、爬車方式
