發布時間：2013-06-21 12:24:37 人氣：611

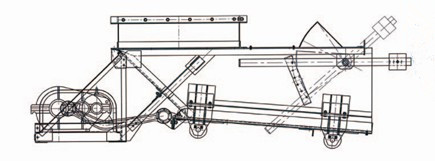

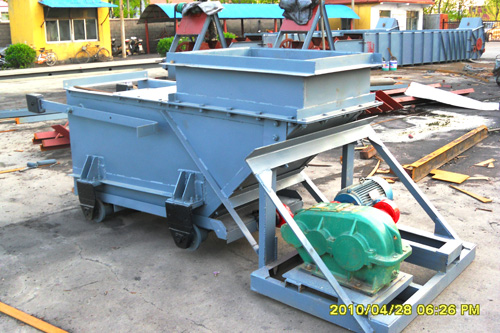

K型往復式給煤機結構技術特征
1. 往復式給煤機利用驅趕連柄機構拖動下傾的底板在滾輪上做直線往復運動從而把物料均勻地由給料設備中卸到受料設備中；
2. 往復式給煤機安裝于料斗下方，傳統方式為懸掛式，根據給料量分為K-1 K-2 K-3 K-4等型號；
3. 往復式給煤機可以用調節底板行程的方法調節給料量，操作簡單；
4. 往復式給煤機結構簡單，運行可靠，采用封閉式框架結構，大大提高了機架的剛度。
K型往復式給煤機技術參數
|
型號規格 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
||||||||
|
|
底板行程 |
曲柄位置 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
|
|
給料能力 （t/h） |
200mm |
4 |
100 |
90 |
150 |
135 |
225 |
200 |
330 |
300 |
590 |
530 |
|
|
150mm |
3 |
75 |
67 |
112 |
112 |
170 |
150 |
247 |
225 |
440 |
395 |
||
|
100mm |
2 |
50 |
45 |
75 |
67 |
112 |
100 |
165 |
150 |
150 |
265 |
||
|
50mm |
1 |
25 |
22 |
37 |
34 |
50 |
50 |
82 |
75 |
75 |
132 |
||
|
曲柄轉速（r/min） |
57 |
57 |
62 |
62 |
62 |
||||||||
|
電動機 |
型號 |
YB160M1-8 |
YB160M1-8 |
YB160M1-8 |
YB160M1-6 |
YB200M1-6 |
|||||||
|
Y160M1-8 |
Y160M1-8 |
Y160M1-8 |
Y160M1-6 |
Y160M1-6 |
|||||||||
|
功率 |
4 |
4 |
4 |
7.5 |
18.5 |
||||||||
|
轉速（r/min） |
720 |
720 |
720 |
970 |
970 |
||||||||
|
減速機 |
型號 |
JZQ-350 |
JZQ-350 |
JZQ-350 |
JZQ-400 |
JZQ-450 |
|||||||
|
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
||||||||
|
最大允許顆粒 |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
|||||||
|
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
||||||||
|
設備重量 |
帶料斗 |
1150 |
1250 |
1480 |
1930 |
2740 |
|||||||
|
不帶料斗 |
1060 |
1150 |
1350 |
1740 |
2520 |
||||||||
